AnglMate 302
AnglMate on automaattinen kahden suunnan hydraulisylintereiden ohjausjärjestelmä. Se on tarkoitettu erilaisten lisälaitteiden pitämiseen vaakasuorassa koneen asennosta riippumatta. Mallin 302 lohkoon on integroitu vapaakiertoventtiili, joka ohjaa tuoton tankkiin aina, kun AnglMate ei tee ohjausliikkeitä. Tämä säästää energiaa ja hydrauliöljyn kuumeneminen sekä moottorin kuormittuminen vältetään. Malli ei sovellu hydraulijärjestelmiin, joissa tuottoa tarvitaan samaan aikaan muille toimilaitteille.
Kuvaus
Nostohaarukat – kuormien nostaminen ja kuljettaminen epätasaisilla alustoilla on riskialtista, koska kuorma voi kaatua, vinossa oleva haarukka voi kolhia hyllyrakenteita jne. AnglMate pitää kuorman turvallisesti suorassa, vaikka kone ajaa kynnysten yli tai kaltevilla alustoilla.
Tielanat – sorateiden ja -kenttien oikein tehdyt kallistukset ovat oleellisia niiden kestävyyden kannalta, koska muuten vesi ei valu pois ja jää pehmittämään maa-ainesta. AnglMate mittaa lanan kulman reaaliaikaisesti kallistusanturilla ja säätää sen automaattisesti haluttuun arvoon lanan ohjaussylintereiden avulla. Sen ansiosta kallistus on aina oikea suhteessa Maan painovoimaan.
AnglMate -peruspaketti koostuu:
- käyttöliittymänä toimivasta näytöstä kiinnikkeineen

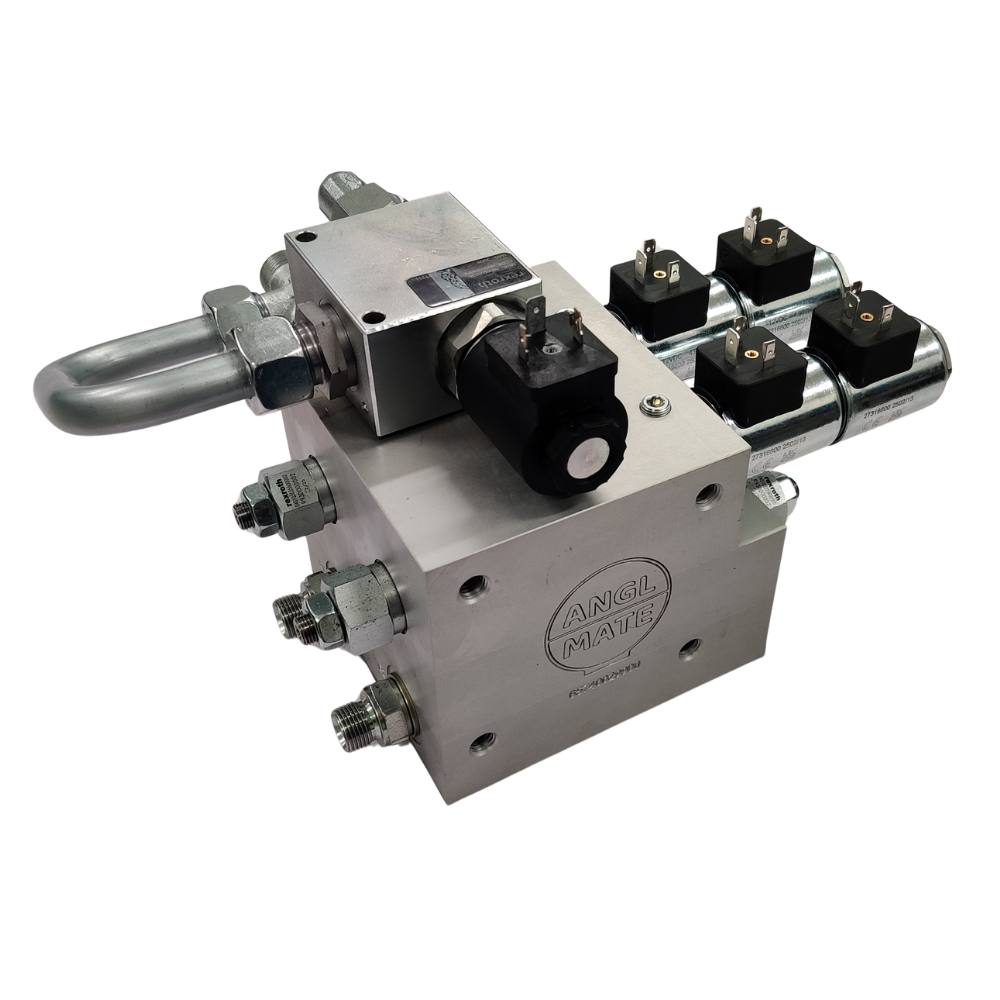

- hydraulilohkosta, jossa on kaksi kaksitoimista venttiiliä, kuristimet kaikille neljälle sylinterilinjalle sekä vapaakiertoventtiili
- anturiyksiköstä, joka mittaa lisälaitteen kulmaa
- komponenttien väliin tulevasta johtosarjasta
Toimiakseen järjestelmä vaatii vain 12 voltin virtaa sekä hydraulipainetta. Näyttö kiinnitetään koneen ohjaamoon, lohko sopivalle paikalle koneen ulkopuolelle ja anturiyksikkö valittuun lisälaitteeseen, kuten nostohaarukkaan tai lanaan. Lohkoon kytketään paine- ja tankkilinjat sekä sylinteriletkut. Letkut eivät sisälly toimitukseen.
